Vienstāvu tirgus paviljona koka karkasa elem... / ID: 367300

Autors: Anonīms autors (20)

Vērtējums:

Publicēts: 02.07.2024.

Valoda: Latviešu

Līmenis: Augstskolas

Literatūras saraksts: Nav

Atsauces: Nav

Laikposms: 2016. - 2020. g.
2021. - 2025. g.

Izvērst priekšskatu

SatursAizvērt

Nr.	Sadaļas nosaukums	Lpp.
	Darba uzdevums	5
1.	Materiālu un konstruktīvas shēmas parametru definēšana	6
2.	Ēkas konstruktīvas shēmas formēšana	7
2.1.	Ēkas karkasa gabarītizmēri	7
2.1.1.	Ēkas šķērsrāmja ģeometrisko parametru noteikšana	7
2.1.2.	Tērauda elementu izvēle	7
2.1.3.	Augšjoslas elementu ģeometrisko parametru pieņemšana	8
2.1.4.	Kopnes režģojuma elementu ģeometrisko parametru pieņemšana	9
2.1.5.	Kolonnu ģeometrisko parametru pieņemšana	9
2.2.	Karkasa elementu savstarpējais izvietojums	10
2.2.1.	Kolonnu/šķērsrāmju soļa pieņemšana	10
2.2.2.	Asu izvietošana	11
2.3.	Karkasa elementu telpiskais nostiprinājums – saišu sistēma	12
3.	Slodžu aprēķins	14
3.1.	Koka saplākšņa pārseguma paneļa pašsvars	14
3.2.	Kopnes pašsvars	15
3.3.	Jumta konstrukcijas kopējais pašsvars	16
3.4.	Lietderīgas slodzes	16
3.5.	Sniega slodze	16
3.5.1.	Nesanests sniegs	17
3.5.2.	Sanests sniegs	18
3.6.	Vēja slodze	19
3.6.1.	Vēja slodze uz ēkas garensienām	19
3.6.2.	Vēja slodze uz ēkas šķērssienām	19
3.6.3.	Vēja slodze uz ēkas jumtu	20
3.7.	Slodze uz pamatiem no ārsienas koka apšuvuma paneļiem	26
4.	Jumta pārseguma paneļa aprēķins	27
4.1.	Jumta pārseguma paneļa ģeometriskie parametri	27
4.2.	Jumta pārseguma paneļa pārbaudes	28
4.2.1.	Noturības pārbaude	28
4.2.2.	Stiprības raksturotāji un parciālie drošības koeficienti	29
4.2.3.	Statiskais aprēķins	30
4.2.4.	Darbības apstākļu koeficienti un šķērsgriezuma raksturojošie parametri	31
4.2.5.	Lieces spriegumu pārbaude plauktos	33
4.2.6.	Lieces un skaldes pārbaudes ribās un šuvēs	33
4.2.7.	Deformācijas no pastāvīgās slodzes	34
5.	Secinājumi par darba sadaļu	36
6.	Kopnes statiskais aprēķins	37
7.	Kopnes elementu pārbaudes pēc ULS	40
7.1.	Kopnes apakšjoslas elementi	40
7.2.	Kopnes augšjoslas elementi	41
7.3.	Kopnes režģojuma elementi	43
8.	Kopnes elementu pārbaudes pēc SLS	46
9.	Kolonnu aprēķins	47
9.1.	Kolonnu pārbaudes pēc ULS	47
10.	Secinājumi par darba sadaļu	52
11.	Mezglu aprēķins	53
11.1.	Kopnes un kolonnas sajūguma mezgls	53
11.1.1.	Kolonnas gala pārbaude virsmas spiedē paralēli šķiedrām	54
11.1.2.	Vainagsijas pārbaude spiedē perpendikulāri šķiedrām	54
11.1.3.	Stiprinājuma elementa stiprības pārbaude	55
11.1.4.	Skrūves stiprības pārbaude	56
11.1.5.	Skrūvju izvietojums mezglā	57
11.2.	Kolonnas balstījuma uz pamata mezgls	59
11.2.1.	Kolonnas gala pārbaude virsmas spiedē	59
11.2.2.	Vertikālās traversas aprēķins	61
11.2.3.	Enkurskrūves stiprināšanas aprēķins	63

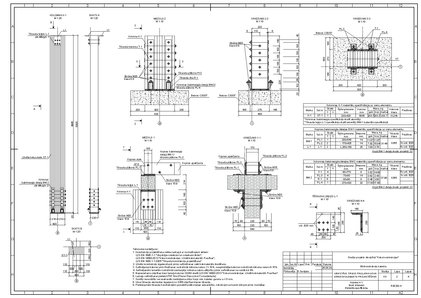

11.3.	Mezglu gala skices	68
12.	Secinājumi par darba sadaļu	69

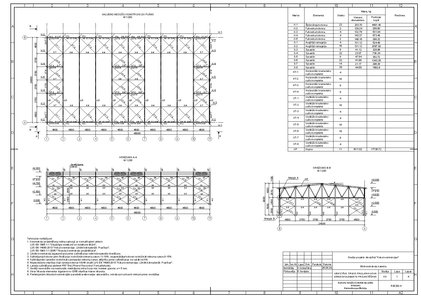

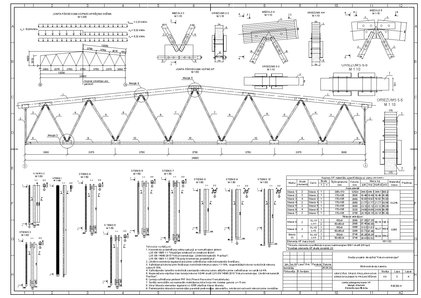

13.	Projekta grafiskā daļa	70

Darba fragmentsAizvērt

1. MATERIĀLU UN KONSTRUKTĪVAS SHĒMAS PARAMETRU
DEFINĒŠANA
Projektējamās ēkas konstruktīva shēma ar pieņemtiem apzīmējumiem:
1.1.att. Ēkas konstruktīva shēma ar parametru apzīmējumiem
Parametru atšifrējums:
L – būves platums starp asīm
hk – kopnes augstums laiduma vidū
hk1 – kopnes augstums pie balstiem
aau – attālums starp mezglu punktiem kopnes augšjoslā
aap – attālums starp mezglu punktiem kopnes apakšjoslā
Karkasa elementus paredzēts veidot no sekojošiem materiāliem:
līmētā koksne – stiprības klase Gl24h
masīvkoksne – stiprības klase C24
tērauds – stiprības klase S355
bultskrūves – stiprības klase 8,8

2. ĒKAS KONSTRUKTĪVAS SHĒMAS FORMĒŠANA
2.1. Ēkas karkasa gabarītizmēri
2.1.1. Ēkas šķērsrāmja ģeometrisko parametru noteikšana
Kopnes augstums laiduma vidū hk = (1/7 … 1/6)L = (1/7 … 1/6) × 24 = (3,43 … 4) → hk = 4 m.
Kopnes augstumu hk1 pie kopnes balstiem nosaka izejot no augšjoslas slīpuma, ko parasti pieņem
1:10 vai 5,71º → hk1 = 2,810 m.
Kopnes režģojumu projektē, ievērojot 3 pamatnosacījumus:
1. kopnes apakšjoslu pieņem realizēt no velmēta U profila UPE, jo stiepē koks darbojas kā
trausls materiāls:
apakšjoslas paneļu lokanums λy ≤ 400 → aap ≤ 400 × iy
2. 30º ≤ β ≤ 70º
, kur β – atgāžņu slīpuma leņķis
3. optimālais solis starp fahverka kolonnām (kolonnas montē pie kopnes augšjoslas
mezgliem) ir 3 m, atsevišķos gadījumos var pieņemt arī lielāko soli – līdz 4,5 m.…
