Vienstāva rūpniecības ēkas projekts
Nr. | Sadaļas nosaukums | Lpp. |
2. | Anotācija | 4 |
3. | KOLONNAS ĢEOMETRIJA | 5 |
4. | SLODŽU APRĒĶINS | 6 |
4.1. | Pašsvars | 6 |
4.1.1. | Jumta pārseguma pašsvars | 6 |
4.1.2. | Ārsienu pašsvars | 7 |
4.1.3. | Celtņa ceļa sijas pašsvars | 7 |
4.1.4. | Kolonnas pašsvars | 7 |
4.2. | Tilta celtņa radītās slodzes | 8 |
4.3. | Sniega slodze | 13 |
4.4. | Vēja slodze | 13 |
5. | PIEPŪĻU APRĒĶINS | 14 |
5.1. | Pastāvīgo slodžu radītās piepūles | 15 |
5.1.1. | Pārseguma radītās piepūles | 15 |
5.1.2. | Ārsienu pašsvara radītās piepūles | 15 |
5.1.3. | Kolonnas pašsvars | 16 |
5.1.4. | Celtņa sijas pašsvara radītās piepūles | 16 |
5.1.5. | Visu pastāvīgo slodžu radītās piepūles | 16 |
5.2. | Sniega slodzes radītās piepūles | 18 |
5.3. | Tilta celtņa radītās piepūles | 20 |
5.4. | Vēja slodzes radītās piepūles | 24 |
5.5. | Piepūles vidējās kolonnas raksturīgajos šķēlumos | 26 |
5.6. | Aprēķina piepūļu vērtības kolonnas raksturīgajos šķēlumos | 26 |
6. | KOLONNAS PROJEKTĒŠANA | 28 |
6.1. | Kolonnas virsceltņa daļa | 28 |
6.1.1. | II slodžu kombinācija | 28 |
6.1.2. | III slodžu kombinācija | 31 |
6.1.3. | IV slodžu kombinācija | 32 |
6.1.4. | Kolonnas virsceltņa daļas stiegrojums | 34 |
6.2. | Kolonnas zemceltņa daļa | 35 |
6.2.1. | I slodžu kombinācija | 35 |
6.2.2. | II slodžu kombinācija | 42 |
6.2.3. | III slodžu kombinācija | 45 |
6.2.3. | III slodžu kombinācija | 48 |
6.2.4. | Kolonnas zemceltņa daļas stiegrojums | 51 |
7. | PAMATA PROJEKTĒŠNA | 52 |
7.1. | Pamata ģeometrija | 52 |
7.2. | Pamata stiegrojuma aprēķins | 54 |
Izmantotā literatūra | 54 | |

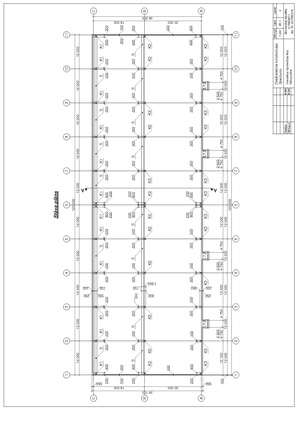

Vienstāva rūpniecības ēka. Stāva plāns |
Tiek apskatīta vienstāva divlaidumu rūpniecības ēka Igaunijā. Ēkas izmēri plānā_- 38,0120,0 m. Vienā no laidumiem izvietots tilta celtnis ar celtspēju 100 t. Pamati balstīti gruntī , kuras aprēķina pretestība - Malējo kolonnu piesaiste pie ass – 250 mm.
Pēc svarīguma pakāpes ēka atbilst klasei ar drošuma koeficientu
Divzaru kolonnu izgatavo no smagā betona, kurš atbilst stiprības klasei spiedē B30. Kolonnas stiegrojam ar sietiem karkasiem. Nesošajam stiegrojumam izmantots A-II klases stiegras, aptverēm – A-I klases stiegras.
Vidējo kolonnu balstām uz vairākpakāpju pamata, kas stiegrots ar A-II klases stiegrām divos virzienos.
Betonu cietina dabiskos apstākļos.
Materiālu aprēķina pretestības pieņem pēc LBN 203-97 „Betona un dzelzsbetona konstrukciju projektēšanas normas”. Visi nesošie elementi aprēķināti pēc pirmā robežstāvokļa nosacījumiem. Veikta centrālās kolonnas un pamata zem tās dimensionēšana un nepieciešamā stiegrojuma daudzuma aprēķins, kā arī ir sastādīta to materiālu specifikācija.
3. KOLONNAS ĢEOMETRIJA
Celtņa celtspēja ir lielāka par 30 t un ēkas augstums pārsniedz 10,8 m – konstruējam kolonnu ar režģotu zemceltņa daļu. Kolonnu solis ēkas garenvirzienā ir 12_m, pieņemam kolonnas virsceltņa daļas šķērsgriezuma augstumu bet kolonnas platumu –
Tilta celtņa, ratiņu un sliedes kopējais augstums - Zemceltņa sijas laidums ir 12 m – lietojam tipveida siju ar augstumu Nosakām kolonnas virsceltņa daļas augstumu, pieņemot, ka atstatums starp ratiņiem un jumta pārseguma siju ir 100 mm.
4. SLODŽU APRĒĶINS
4.1. Pašsvars.
4.1.1. Jumta pārseguma pašsvars.
Jumta pārsegumam izmantojam divslīpu sijas, kuru laidumi – 18 un 20 m.
Jumta konstrukciju veidojam no 50 mm biezām dzelzsbetona plātnēm, virs kurām izvietojam siltumizolāciju un jumta segumu - 3 kārtas ruberoīda. …
Vienstāva rūpniecības ēkas studiju projekts. Dzelzsbetona konstrukcijas. Speckurss. Veikts rūonuecības ēkas kolonnas un pamata zem tās aprēķins. Kolonna - divzaru. Pielikumā - rasējumi.
