Identifikators:750754

Autors:
Vērtējums:
Publicēts: 19.01.2009.
Valoda: Latviešu
Līmenis: Augstskolas
Literatūras saraksts: 6 vienības
Atsauces: Nav
SatursAizvērt
Nr. Sadaļas nosaukums  Lpp.
I.  Jumta pārseguma paneļa konstrukcija    3
1.  Paneļa ģeometriskie rādītāji    3
2.  Izejas dati    4
3.  Paneļa siltumtehniskais aprēķins    5
4.  Slodzes, kas darbojas uz paneli    8
5.  Piepūļu aprēķins    10
6.  Reducētie paneļa šķērsgriezuma ģeometriskie rādītāji    10
7.  Apakšējā apšuvuma nosacījums stiepē    12
8.  Augšējā apšuvuma stiprības noturības pārbaude    12
9.  Augšējā apšuvuma pārbaude vietējā liecē no montāžas slodzes    13
11.  Paneļa pārbaude liecē    14
II.  Nesošā konstrukcija    15
1.  Kopnes ģeometriskie izmēri    15
2.  Izejas dati    15
3.  Slodzes, kas darbojas uz kopni    16
4.  Piepūles kopnes stieņos    18
5.  Augšjoslas šķērsgriezuma aprēķins    20
6.  Apakšjoslas šķērsgriezuma izmēri    23
7.  Režģojuma šķērsgriezuma izmēri    24
8.  Balsta mezgla izveidošana    25
9.  Augšjoslas starpmezgls    29
10.  Augšjoslas mezgla pārbaude montāžas slodzē    31
11.  Apakšjoslas starpmezgls    32
12.  Slodzes, kas darbojas uz kolonnu    34
13.  Piepūles kolonnā    35
14.  Kolonnas konstruktīvais aprēķins    35
15.  Kolonnas balstmezgla aprēķins    38
III.  Grafiskā daļa    BK-1

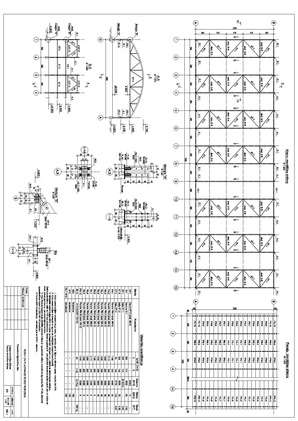

  Kopņu montāžas shēma. Paneļu montāžas shēma    BK-1

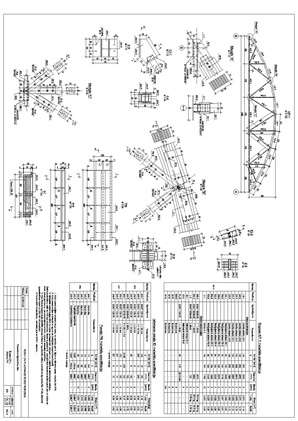

  Kopne KP-1. Panelis PN    BK-2
IV.  Izmantotā literatūra    39
Darba fragmentsAizvērt

1. PANEĻA ĢEOMETRISKIE IZMĒRI
• Paneļa izmēri:
l p = 4980mm - paneļa garums (ja solis starp kopnēm 5m un starp paneļiem paredzēta sprauga
20mm)
b p = 1200mm - nominālais paneļa platums (atbilstoši a/s „Latvijas Finieris” piedāvātajiem
saplākšņa izmēriem 1200×3000mm), faktiskais izmērs – precizējams pēc kopnes augšjoslas sadalījuma
h p = hsup + hinf + hgr - paneļa biezums
h p = 9mm + 6mm + 244mm = 259mm
• Paneļa apšuvums
- augšējais:
hsup = 9mm - 7 kārtu būvsaplākšņa biezums
- apakšējais:
hinf = 6 mm - 5 kārtu būvsaplākšņa biezums
• Garenribas:
dēļi – 75×250mm
bgr = 71mm - faktiskais ribas platums pēc žāvēšanas un apēvelēšanas
hgr = 244mm - faktiskais ribas augstums pēc žāvēšanas un apēvelēšanas.

Paneļa aprēķinā izvēlamies sliktāko slogojuma gadījumu, t.i. 2. gadījumu – paneli labajā
kopnes pusē – grfiski nosakam tā slīpumu pret horizontu - α = 32°
- Vēja slodze – tā kā vēja slodze daudz mazāka par sniega slodzi un ievērtējot šo abu slodžu
vienlaicīgu iedarbību ar to kombinācijai nepieciešamo koeficientu, gadījums labvēlīgāks nekā
no pilnas sniega slodzes, tādēļ vēja ietekmi neievēro.

Autora komentārsAtvērt
