Izstāžu paviljons

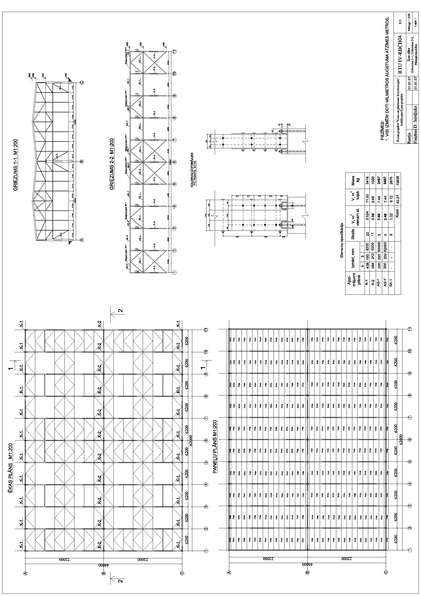

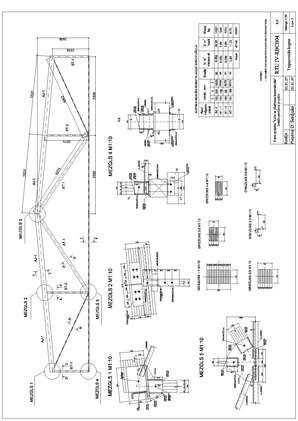

Nr. | Sadaļas nosaukums | Lpp. |
Darba uzdevums | 3 | |
1. | Pārseguma paneļa aprēķins | 4 |
1.1. | Slodzes uz paneli | 4 |
1.2. | Paneļa šķērsgriezuma ģeometriskie raksturlielumi | 5 |
1.3. | Apakšējā apšuvuma stiprības pārbaude stiepē | 7 |
1.4. | Augšējā apšuvuma pārbaude liecē, ko rada koncentrēta montāžas slodze | 7 |
1.5. | Augšējā apšuvuma noturības pārbaude | 8 |
1.6. | Būvsaplākšņa apšuvuma līmēto šuvju stiprības pārbaude skaldē | 8 |
1.7. | Paneļa izlieces pārbaude | 9 |
1.8. | Pārseguma paneļa siltumtehniskais aprēķins | 9 |
2. | Trapecveida kopnes aprēķins | 10 |
2.1. | Slodžu aprēķins | 11 |
2.2. | Piepūļu noteikšana kopnes stieņos | 12 |
2.3. | Kopnes stieņu projektēšana | 13 |
2.3.1. | Kopnes augšjoslas projektēšana | 13 |
2.3.2. | Kopnes metāla apakšjoslas projektēšana | 16 |
2.3.3. | Kopnes atgāžņu projektēšana | 17 |
2.3.4. | Kopnes statu projektēšana | 18 |
2.4. | Mezglu konstruēšana un stiprības aprēķins | 19 |
2.4.1. | Kopnes augšjoslas mezgla aprēķins | 19 |
2.4.2. | Kopnes balstmezgla aprēķins | 20 |
2.4.3. | Kopnes augšjoslas starpmezgla aprēķins | 20 |
3. | Kolonnas aprēķins | 21 |
3.1. | Slodžu aprēķins | 21 |
3.2. | Piepūļu aprēķins | 22 |
3.3. | Kolonnas šķērsgriezuma projektēšana | 23 |
3.4. | Kolonnas piestiprināšana pie betona pamata | 25 |
Izmantotā literatūra | 27 | |
Pielikumi | 28 |
Izstrādāt tehnisko projektu(1/2. lapas) un darba rasējumus (1 lapa) izstāžu
paviljonam.
Projekta izejas dati:
1. Ēkas izmēri plānā pa koordinācijas asīm – garums L=62,0m; platums
B=44,0m, 2 laidumi būves šķērsvirzienā.
2. Augstums (no grīdas līdz nesošās konstrukcijas apakšējai joslai) H=6,2 m
3. Koksnes suga egle un mitrums 12 %.
4. Ekspluatācijas apstākļu klase – A2.
5. Celtniecības vieta –Daugavpils, apvidus tips B.
6. Saišu veids nesošajā konstrukcijā – līme.
7. Pārseguma galvenās nesošās konstrukcijas veids – trapecveida kopne ar līmētu
dēļu augšjoslu un metāla apakšjoslu.
8. Stabu veids: salikti ar padevīgām saitēm.
Jumta segumam izvēlas kastveida līmētu ribotu dēļu saplākšņa paneli. Paneļu
garumu pieņem b p = 6180mm , jo attālums starp ēkas šķērsrāmjiem ir 6200 mm
Paneļu platumu pieņem 1495 mm, kas atbilst saplākšņa loksnes izmēram 1525
mm un paredz starp paneļiem 5 mm lielu spraugu uz izgatavošanas neprecizitātes
rēķina.
Pirmajā tuvinājumā pieņem saplākšņa augškārtas biezumu: δ sup = 8mm . Šķiedras
orientētas paneļa garenvirzienā. Apakškārtas saplākšņa biezums: δ inf = 6mm .
Dēļa karkasam izmanto 50x150 mm dēļus, kurus pēc žāvēšanas un apēvelēšanas ir
ar šķērsgriezuma izmēriem (50 − 4 ) × (150 − 2 ⋅ 3) = 46 × 144mm .
Koksnes suga: 1. šķiras egle.
…
Kursa darbs Koka un plastmasas konstrukcijās - "Izstāžu paviljons".
