Dzelzsbetona konstrukcijas / Referāts / ID: 980134

Akcijas un īpašie piedāvājumi 2 Atvērt

Autors: Lienux (35)

Vērtējums:

Publicēts: 28.06.2011.

Valoda: Latviešu

Līmenis: Augstskolas

Literatūras saraksts: Nav

Atsauces: Nav

Izvērst priekšskatu

SatursAizvērt

Nr.	Sadaļas nosaukums	Lpp.
	Projekta izejas dati	3
1.	Darbam nepieciešamie papildus dati	5
1.1.	Betonam	5
1.2.	Stiegrojumam	5

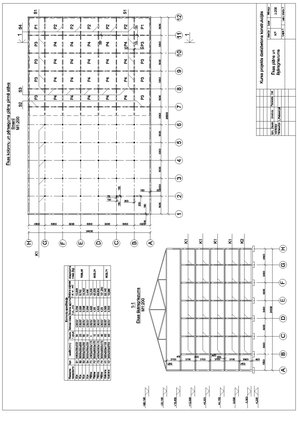

2.	Shēmas	5

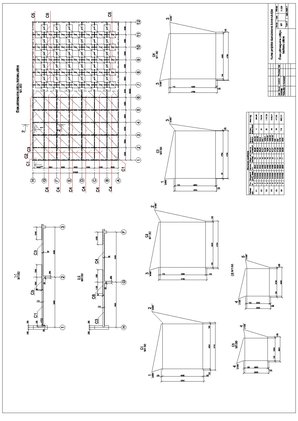

3.	Plātnes aprēķins	7
3.1.	Aizsargkārtas aprēķins	7
3.2.	Plātnes aprēķina laidums	7
3.3.	Plātnes darbības augstuma noteikšna (d)	8
3.4.	Slodžu aprēķins	8
3.5.	Piepūļu aprēķins	9
3.6.	Garenstiegrojuma aprēķins un pārbaudes	9
3.7.	Slīpo šķēlumu stiprības pārbaude elementiem bez šķērsstiegrojuma (uz bīdi)	11
3.8.	Plaisu regulēšana	11
3.9.	Izlieces regulēšana	13
3.10.	Konstruktīvo prasību pārbaude	13
3.11.	Ugunsdrošība	13

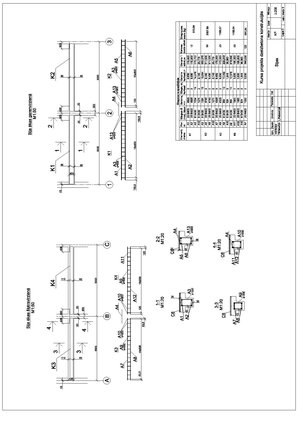

4.	Sijas aprēķins	14
4.1.	Aizsargkārtas aprēķins	14
4.2.	Slodzes aprēķins	14
4.3.	Garenstiegrojuma aprēķins un pārbaudes	16
4.4.	Sijas aprēķins šķērsspēka iedarbībā	23
4.5.	Plaisu regulēšana	26
4.6.	Izlieces regulēšana	27

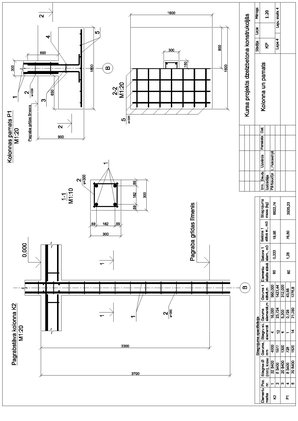

5.	Kolonnas aprēķins	28
5.1.	Aizsargkārtas aprēķins	28
5.2.	Slodžu aprēķins	28
5.3.	Piepūļu aprēķins	28
5.4.	Lokanums	29
5.5.	Stiegrojuma aprēķins	30
5.6.	Konstruktīvās prasības	31
6.	Pamati	32
6.1.	Sākotnējie pamatu izmēri	32
6.2.	Slodze uz pamatiem	32
6.3.	SLS	32
6.4.	ULS	32
6.5.	Efektīvais augstums	32
6.6.	Pie kolonnas pamatnes (Face shear)	33
6.7.	Caurspiešana	33
6.8.	Lieces stiegrojums	33
6.9.	Galējā pārbaude uz lieci	34
6.10.	Maksimālā pretestība(Transverse shear)	34
	Slodze uz pamatiem	35
	ULS	35
	Efektīvais augstums	35
	Pie kolonnas pamatnes	35
	Caurspiešana	35
6.8.	Lieces stiegrojums	36
6.9.	Galējā pārbaude uz lieci	36
6.10.	Maksimālā pretestība	37

Darba fragmentsAizvērt

Studiju projekta uzdevums
Izstrādāt monolītā dzelzsbetona starpstāva pārseguma, kolonnas un tās pamata konstrukiju projektu (ar metinātiem tērauda karkasiem) daudzstāvu ēkai ar nepilnu karkasu un pagrabstāvu, saskaņā ar 2. Un 6. Eirokodeksu.
Veikt elementu dimensionēšanu un nepieciešamās pārbaudes:
Monolītam starpstāvu pārsegumam balstītam pa kontūru (plātnei, kas darbojas divos virzienos)(plātnei un sijām).
Pagrabstāva kolonnai un tās pamatam.
1.stāva ārējai mūra garensienai un pagrabtāva sienai.
Projekta izejas dati
1.Ēkas izmēri plānā (pa asīm) – garums L=55m, platums B=34m.
2.Siju solis ēkas garenvirzienā L1=5m, ēkas šķērsvirzienā B1=5m (vidējiem laidumiem) un B2=4,5m (malējiem laidumiem).
3.Virszemes stāvu skaits n=5.
4.Stāvu augstums H=3,7m.
5.Ēkas ārpusē nesošās sienas – mūris (keramiskie bloki „Keraterm”), bet ēkas iekšpusē starpstāvu pārsegumi balstās uz monolītā dzelzsbetona kolonnām.
6.Jumta konstrukcijas balstās tikai uz mūra ārsienām bez starpbalstiem (nav kolonnu).
7.Raksturīgā lietderīgā slodze uz starpstāvu pārsegumiem q=4,2kPa
8.Celtniecības vieta Smiltene
9.Grunts aprēķina pretestība R0=0,55 MPa.
10.Betona klase C16/20 (fck).
11.Nesaspriegtā darba stiegrojma tērauda klase B400 (fyk).
12.Apkārtējās vides iedarbības klase xc1
13.Konstrukcijas klase S3.
14.Pārseguma grīdas un sienu „pīrāgu” konstrukciju izvēlas projektēt.
1.Darbam nepieciešamie papildus dati:
1.1.Betonam
Studiju projekta uzdevumā dota betona klase C16/20. Pēc LVS EN 1992-1-1 tabulas 4.3N izvēlos rekomendējamo betona stiprības klasi C30/37, kas attiecas uz apkārtējās vides iedarbibas klasi XC1. Turpmākajos visu betona konstrukciju aprēķinos pielietoju betona stiprības klasi C30/37.…
