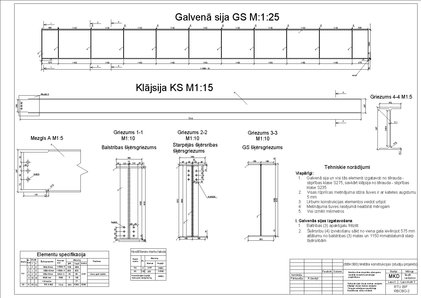

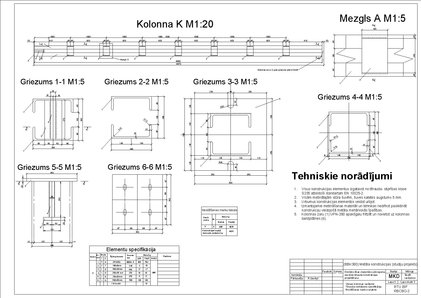

Metāla konstrukcijas rasējumi

Starpstāvu pārseguma plāns M1:100
Starpstāvu pārseguma nesošo konstrukciju montāžas shēma

Tehniskie norādījumi
Vispārīgi:
1. Visas rūpnīcas metinājuma stūra šuves ir ar katetes augstumu
5 mm
2. Augstuma atzīme 0.000 atbilst tīrās grīdas līmenim
3. Visi izmēri milimetros. Augstuma atzīmes metros
4. Visos rasējumos kolonnas augšgala novietojums shematisks
5. Visi rūpnīcas metinājumi zīmēti shematiski un ārpus mēroga
I. Kolonnu montāža
1. Kolonnus uzstādīt novietojot kolonnu ar balstplātni pie pamata
nolīmeņot augšas līmenī un iepildīt starp kolonnu un pamata
pabetonējumu
2. Kolonnas izvietot koordinācijas asu krustpunktos
3. Zem kolonnas atbalsta plātnes izveidot monolītu pabetonējumu
kura stiprības klase ir ne mazāka pae C16/20. Pabetonējuma
biezumu nosaka montāžas brīdī
4. Pie pamata pēdas kolonnas stiprināt ar 2 gab. M20
enkurskrūvēm
5. Pēc pabetonējuma sacietēšanas enkurskrūvju uzgriežņa
plāksnes piemetināt pie kolonnas augšējās balsta plātnes ar
vienlaidu stūra šuvi kuras katetes augstums ir 5 mm…
