Konstrukciju ekspluatācijas apstākļu klase B2.
Materiāli konstrukciju izgatavošanai: II un III kategorijas priedes koka dēļi u.c. zāģmateriāli ar mitrumu līdz 15%, WG šķiras Riga Ply saplākšņu loksnes pēc sortimenta, C245 klases tērauds (GOST 27772-88). Jumta segums – ruberoīds.
Zāģmateriālu noliktava ir neapkurināma ar gaisa relatīvo mitrumu virs 75%. Normatīvā sniega slodze 0.7 kN/m2 (Rīga atrodas II rajonā pēc SNiP 2.01.07-85*).
1.Ēkas ģeometrija
Ēkas garums 54m, platums 36m un laidumu skaits būves šķērsvirzienā 2. Asis garenvirzienā izvieto ar soli 6m, kas nodrošina nemainīgu soli pa ēkas garenasi. Ēkas šķērsvirzienā soli pieņemu 4.5m
Ēkas šķērsrāmis veidots no trīstūrveida kopnes un augstums līdz nesošās konstrukcijas apakšējai joslai 4.8m. Pēc trīstūrveida kopņu konstruēšanas vispārējiem nosacījumiem kopnes augstums izvēlams intervālā no
1.Paneļa šķērsgriezuma ģeometriskie paramatri
Paneļu šķēlums sastāv no diviem dažādiem materiāliem – koksnes un saplākšņa, kuriem ir atšķirīgi elastības modeļi. Panelim darbojoties liecē, visvairāk slogoti ir saplākšān apšuvumi. Tajos jānoska normālspriegumi, tādēļ ģeometriskos raksturlielumus reducē uz saplāksni.
Ribotā konstrukcijā normālspriegumi nevienmērīgi sadalās starpribu posmos un ribu šķēlumos.

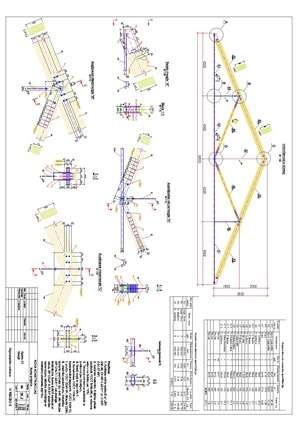

1.Trīsstūrveida līmētas kopnes aprēķins
Ēkas šķērsrāmis veidots no trīstūrveida kopnes ar līmētu dēļu augšjoslu, augstums līdz nesošās konstrukcijas apakšējai joslai 4.8m. Pēc trīstūrveida kopņu konstruēšanas vispārējiem nosacījumiem kopnes augstums izvēlams intervālā no:
Kopne projektēta ar augšjoslu no vienādiem līmētiem elementiem. Apakšjosla - no tērauda velmētiem elementiem. Kopnes elementi izgatavojami rūpnīcā, kopne montējama būvlaukumā.
Kopnes laidums: 18m
Kopņu solis: 6m
Pacēlums: 3.6m
Konstrukcijas materiāls: priedes koka dēļi ar mitruma procentu ne lielāku par 15%
Tērauda klase: C245 klases tērauds (GOST 27772-88).…
