Bārbeles ciemata elektroapgādes rekonstrukci... / ID: 115701

Akcijas un īpašie piedāvājumi 2 Atvērt

Autors: Deniss Sergejevs (1)

Vērtējums:

Publicēts: 09.04.2018.

Valoda: Latviešu

Līmenis: Augstskolas

Literatūras saraksts: 13 vienības

Atsauces: Nav

Laikposms: 2016. - 2020. g.

Izvērst priekšskatu

SatursAizvērt

Nr.	Sadaļas nosaukums	Lpp.
	Ievads	9
1.	ESOŠĀ ELEKTROAPGĀDES TĪKLA PĀRBAUDE UN REKONSTRUKCIJAS NEPIECIEŠAMĪBAS PAMATOJUMS	11
1.1.	Esošā elektroapgādes tīkla analīze	11
1.1.1.	Elektroapgādes tīkla elementu pašreizējais stāvoklis	11
1.1.2.	Esošā tīkla elektrotehniskā analīze	13
1.2.	Tīkla analīzes rezultāti un nepieciešamās tīkla uzlabošanas darbības	16
2.	PERSPEKTĪVĀS ELEKTROAPGĀDES TĪKLA SHĒMAS IZVĒLE UN APRĒĶINS	17
2.1.	Perspektīvās elektroapgādes shēma	17
2.2.	Aplēses slodžu un strāvu aprēķins	19
2.3.	Tīkla 0,4 kV kabeļu aprēķins un izvēle	22
2.4.	Vienfāžu un trīsfāžu īsslēguma strāvas aprēķins	26
2.4.1.	Vienfāžu īsslēguma strāvas aprēķins	26
2.4.2.	Trīsfāžu īsslēguma strāvas aprēķins (pie transformātora) zemsprieguma pusē	28
3.	ELEKTROIEKĀRTU IZVĒLE UN PĀRBAUDE 0.4 kV SADALES IETAISĒS	30
3.1.	0,4 kV elektroiekārtu izvēle	30
	Secinājums. Selekitivitāte ir nodrošināta, jo visu ielikņu strāvas ir mazākas par 250 A un visi drošinātāji nostrādās pie vienfāzes īsslēguma, jo visiem izpildās sakarība Ik/3 >I nom. iel.	31
3.2.	Kabeļu līniju sekcionēšanas un komercuzskaišu sadaļņu izvēle	32
4.	EKONOMISKI -TEHNOLOĢISKAIS SALĪDZINĀJUMS	33
4.1.	Ekonomisko aprēķinu teorētiskais pamatojums	33
4.2.	Ekonomiskie aprēķini	34
5.	TEHNISKĀS DOKUMENTĀCIJAS SARAKSTS, NODOT OBJEKTU EKSPLAUTĀCIJĀ	36
6.	GALVENIE DROŠĪBAS PASĀKUMI PROJEKTA REALIZĀCIJAS LAIKĀ	39
	SECINĀJUMI	44
	LITERATŪRAS SARAKSTS	45
	Pielikumi	46

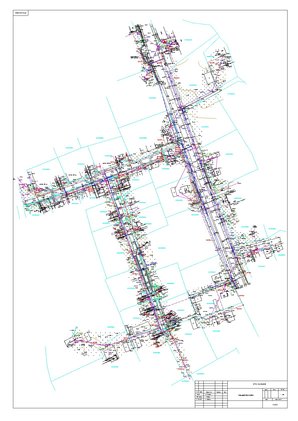

	Grafiskā daļa	47

Darba fragmentsAizvērt

SECINĀJUMI
1. Noteikts, ka ieviešot izstrādāto rekonstrukcijas projektu maksimālie sprieguma zudumi samazināsies no 10.8% līdz 3,9%.
2. Mazākā vienfāžu īsslēguma strāva ir 236A, kas pārsniedz mazāko pieļaujamo. Jaunizbūvējamos, rekonstruējamos objektos minimālā pieļaujamā vienfāžu īsslēguma strāva līnijas galā ir 189A.
3. Transformatora noslodzes koeficients 0,92 ir tuvu optimālajam, un tātad transformatora jauda ir pietiekoša turpmāko gadu laikā.
4. Aizvietoju gaisvadu elektrolīnijas 2.7 km kopgarumā ar kabeļu līnijām, tādejādi samazinot ekspluatācijas izdevumus gadā aptuveni uz pusi. (614,72 EUR - pēc rekonstrukcijas; 1339,34 EUR - pirms rekonstrukcijas);
5. Projektējamajām līnijām samazināti zudumi tīklā gan no elektrotehniskā viedokļa, gan no patērētāju elektrības zādzībām, jo pie kabeļu līnijām nav iespējams pieslēgt nelegālus elektroenerģijas patērētājus;
6. Projektētajai kabeļu līnijai aprēķinātā maksa par zemes apgrūtinājumiem ir par 5 reizēm mazāka nekā gaisvadu līnijām.

Kvalifikācijas darbā uzskaitīti galvenie drošības pasākumi, kas būtu jāievēro, taču izpildot elektromontāžas darbus, visiem montieriem ir jāiepazīstas ar darba drošības instrukcijām un iekārtu ekspluatācijas instrukcijām, katram pildāmam darba veidam un par to ir jābūt atzīmei darba drošības žurnālā.
…
